Производим токопроводы и шинопроводы
С разными типами изоляции: литая, RIP, EPDM, ПЭТ-Э, а также без изоляции (жёсткая ошиновка)Для систем высокого, среднего и низкого напряжения

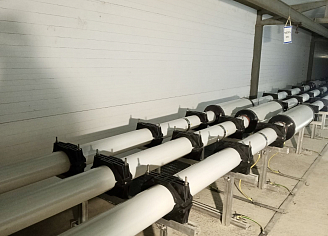

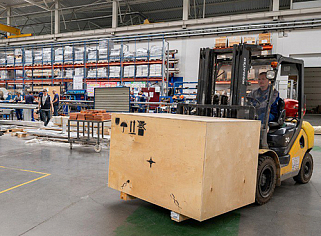

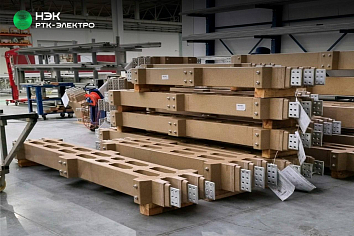

Новости
Наша продукция
Токопроводы ТПЛ 110 кВ
Пофазноизолированный токопровод ТПЛ с RIP-изоляцией предназначен для выполнения электрических соединений энергетического оборудования на электрических станциях и подстанциях и устанавливается в цепях трехфазного переменного тока частотой 50 и 60 Гц напряжением до 1,2 кВ с номинальным током до 6300 А, напряжением до 40,5 кВ с номинальным током до 12000 А и напряжением до 126 кВ с номинальным током до 4000 А.
Токопровод рассчитан для работы при сейсмических нагрузках интенсивностью 9 баллов по шкале MSK-64 при высотной отметке до 10 м или 8 баллов при высотной отметке до 25 м.
Номинальный ток
До 12 000 А
Номинальное напряжение
0.4 - 110 кВ
Условия эксплуатации
-60°...+55°С
Степень защиты
IP54 - IP68
Муфты соединительные
Предназначены для соединения между собой высоковольтных кабелей с алюминиевой или медной жилой, с изоляцией из сшитого полиэтилена напряжением от 110 до 220 кВ. Муфты обеспечивают электрическую изоляцию и герметичное соединение, предотвращают утечку тока и обеспечивают безопасную передачу электроэнергии, что достигается благодаря термоусаживаемому материалу, являющемся основой соединительной муфты для кабеля.
Номинальное напряжение
110 или 220 кВ
Условия эксплуатации
-40...+60 °С

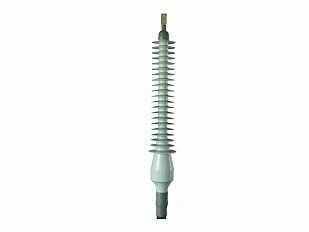

Муфты концевые универсальные
Предназначены для соединения кабелей с алюминиевой или медной жилой с элементами системы электроснабжения с напряжением 110 кВ.
Универсальные концевые муфты могут устанавливаться в любом положении.
Номинальное напряжение
110 кВ
Условия эксплуатации
-40...+60 °С
Муфты соединительные ответвительные
Предназначены для безопасного соединения или разветвления электрических цепей напряжением 110 кВ.
Широко используются в строительстве и обслуживании электростанций, промышленных предприятий и других объектов энергетики, где требуется высокая степень надежности и безопасности электроснабжения.
Номинальное напряжение
110 кВ
Условия эксплуатации
-40...+60 °С
Муфты концевые съемные
Предназначены для соединения кабелей с алюминиевой или медной жилой с элементами системы электроснабжения напряжением 110 кВ.
Устанавливаются на столбах или опорах и могут эксплуатироваться в районах с высокой загрязненностью окружающей среды и с высокой сейсмической активностью.
Номинальное напряжение
110 кВ
Условия эксплуатации
-40...+60 °С
Муфты концевые штекерные
Используются для подключения силовых кабелей с алюминиевой или медной жилой к распределительным ячейкам к элегазовым распределительным устройствам или к трансформаторам, с действующим напряжением 110-220кВ.
Данные муфты предназначены для работы как в среде элегаза, так и с изоляционными жидкостями.
Номинальное напряжение
110 - 220 кВ
Условия эксплуатации
-40...+60 °С

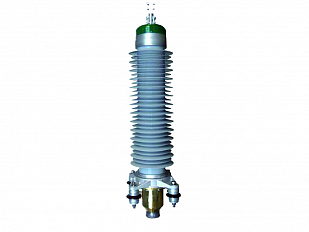

Муфты концевые композитные
Предназначены для соединения кабелей с алюминиевой или медной жилой с элементами системы электроснабжения напряжением от 110 до 220 кВ.
Муфты устанавливаются на столбах или опорах.
Номинальное напряжение
110 - 220 кВ
Условия эксплуатации
-40...+60 °С

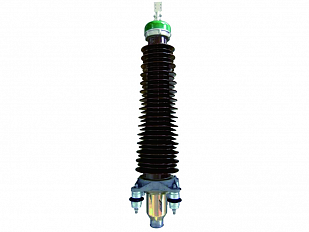

Муфты концевые фарфоровые
Предназначены для соединения кабелей с алюминиевой или медной жилой с элементами системы электроснабжения с напряжением от 110 до 220 кВ.
Номинальное напряжение
110 - 220 кВ
Условия эксплуатации
-40...+60 °С
Токопроводы ТКЛС
Токопровод ТКЛС комплектуется специальными алюминиевыми «самонесущими» экранами, закрепленными на боковых поверхностях токопровода, предназначенными для монтажа токопровода к металлоконструкциям, стенам, полу и потолку, и служащими также для заземления токопровода. В пазы «самонесущих» экранов сверху и снизу устанавливаются защитные экраны из алюминиевых перфорированных листов. Защитные экраны на токопроводах рекомендуется устанавливать в местах, доступных для прикосновения. Для защиты токопровода от атмосферных осадков сверху вместо защитного экрана устанавливается климатический экран.
Номинальный ток
До 18 000 А
Номинальное напряжение
0.4 - 33 кВ
Условия эксплуатации
-60°...+55°С
Степень защиты
IP68
Токопроводы ТПЛ
Пофазноизолированный токопровод ТПЛ с RIP-изоляцией предназначен для выполнения электрических соединений энергетического оборудования на электрических станциях и подстанциях и устанавливается в цепях трехфазного переменного тока частотой 50 и 60 Гц напряжением до 1,2 кВ с номинальным током до 6300 А, напряжением до 40,5 кВ с номинальным током до 12000 А и напряжением до 126 кВ с номинальным током до 4000 А.
Токопровод рассчитан для работы при сейсмических нагрузках интенсивностью 9 баллов по шкале MSK-64 при высотной отметке до 10 м или 8 баллов при высотной отметке до 25 м.
Номинальный ток
До 12 000 А
Номинальное напряжение
0.4 - 110 кВ
Условия эксплуатации
-60°...+55°С
Степень защиты
IP68
Токопроводы ТПЛЭ
Токопроводы открытые ТПО
Открытые токопроводы с жёсткой ошиновкой предназначены для выполнения электрических соединений высоковольтного оборудования в открытых и закрытых распределительных устройствах электрических станций и подстанций в цепях трехфазного переменного тока частотой 50 и 60 Гц, номинальным напряжением 6-35кВ, номинальным током до 6,3 кА.
Номинальный ток
до 6300 А
Номинальное напряжение
до 35 кВ
Условия эксплуатации
-60°...+40°С
Степень защиты
IP00
Шинопроводы ТПЛ
Шинопроводы ТКЛН
Уникальность шинопроводов ТКЛН состоит в непосредственном заключении параллельных медных или алюминиевых токопроводящих шин прямоугольного сечения в изолирующий материал, который представляет собой специальный компаунд, получаемый методом литья и насыщенный особыми частицами инертных материалов, обладающих мелкозернистой структурой. Компаунд имеет отличные диэлектрические характеристики и высокую механическую прочность с особыми физическими свойствами. На месте монтажа все соединения секций шинопровода покрываются компаундом, который обеспечивает непрерывность изоляции по всей длине трассы. Конструкция стыков секций позволяет компенсировать строительные погрешности.
Шинопроводы ТКЛН с литой изоляцией используются в жилых многоэтажных строениях, на промышленных объектах, в торговых комплексах, бизнес-центрах, офисах, вокзалах и т.д. Предлагаемые изделия рассчитаны на эксплуатацию при температуре окружающей среды от –60 °С до +55 °С. Срок службы не менее 30 лет.
Номинальный ток
до 12 600 А
Номинальное напряжение
до 1 кВ
Условия эксплуатации
-60°...+55°С
Степень защиты
IP68

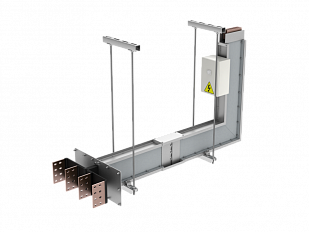

Шинопроводы ШМС
Шинопроводы ШМС предназначены для выполнения электрических соединений энергетического оборудования на электрических станциях и подстанциях, в жилых зданиях, объектах розничной торговли, сельскохозяйственного и промышленного назначения и устанавливаемые в цепях трёхфазного переменного тока частотой 50 и 60 Гц, номинальным напряжением до 1 кВ и номинальным током до 11 000 А и в цепях постоянного тока напряжением до 1,5 кВ и номинальным током до 22 800 А.
Номинальный ток
до 6 710 А
Номинальное напряжение
до 1 кВ
Условия эксплуатации
-45°...+60°С
Степень защиты
IP55
Сравнение продукции
Токопровод литой
- Большой радиус изгиба;
- Несколько проводников на фазу;
- Низкая стойкость к токам короткого замыкания;
- Увеличенные габаритные размеры;
- Кабельные системы могут возгораться и содействовать распространению пожара в зданиях;
- Кабельные системы не могут быть строго параметрированы.
Кабельная линия
- Малый радиус изгиба;
- Один проводник на фазу;
- Высокая стойкость к токам короткого замыкания;
- Компактные габаритные размеры;
- Не поддерживают горение, нет вредных выделений при пожаре;
- Исключена разница в длине между проводниками, обеспечивают равную нагрузку на каждой фазе.
Токопровод c воздушным токопроводом
- Большой радиус изгиба;
- Несколько проводников на фазу;
- Низкая стойкость к токам короткого замыкания;
- Увеличенные габаритные размеры;
- Кабельные системы могут возгораться и содействовать распространению пожара в зданиях;
- Кабельные системы не могут быть строго параметрированы.
Кабельная c воздушным токопроводом
- Малый радиус изгиба;
- Один проводник на фазу;
- Высокая стойкость к токам короткого замыкания;
- Компактные габаритные размеры;
- Не поддерживают горение, нет вредных выделений при пожаре;
- Исключена разница в длине между проводниками, обеспечивают равную нагрузку на каждой фазе.
Токопровод литой
- Большой радиус изгиба;
- Несколько проводников на фазу;
- Низкая стойкость к токам короткого замыкания;
- Увеличенные габаритные размеры;
- Кабельные системы могут возгораться и содействовать распространению пожара в зданиях;
- Кабельные системы не могут быть строго параметрированы.
Кабельная линия
- Малый радиус изгиба;
- Один проводник на фазу;
- Высокая стойкость к токам короткого замыкания;
- Компактные габаритные размеры;
- Не поддерживают горение, нет вредных выделений при пожаре;
- Исключена разница в длине между проводниками, обеспечивают равную нагрузку на каждой фазе.
Преимущества
Безопасный
Нулевой потенциал на всей поверхности токопровода, изоляция не поддерживает горение.
Компактный
Малые радиусы поворота, экономит пространство и удобный монтаж без применения специального инструмента.
Надёжный
Высокая устойчивость к токам КЗ, отсутствие воздушных промежутков внутри корпуса токопровода.
Выделяет минимум тепла, что обеспечивает малые потери мощности. Срок службы более 40 лет.
Экономичный
Монтаж без специнструмента, не требуется персонал специальной квалификации, минимум обслуживания.

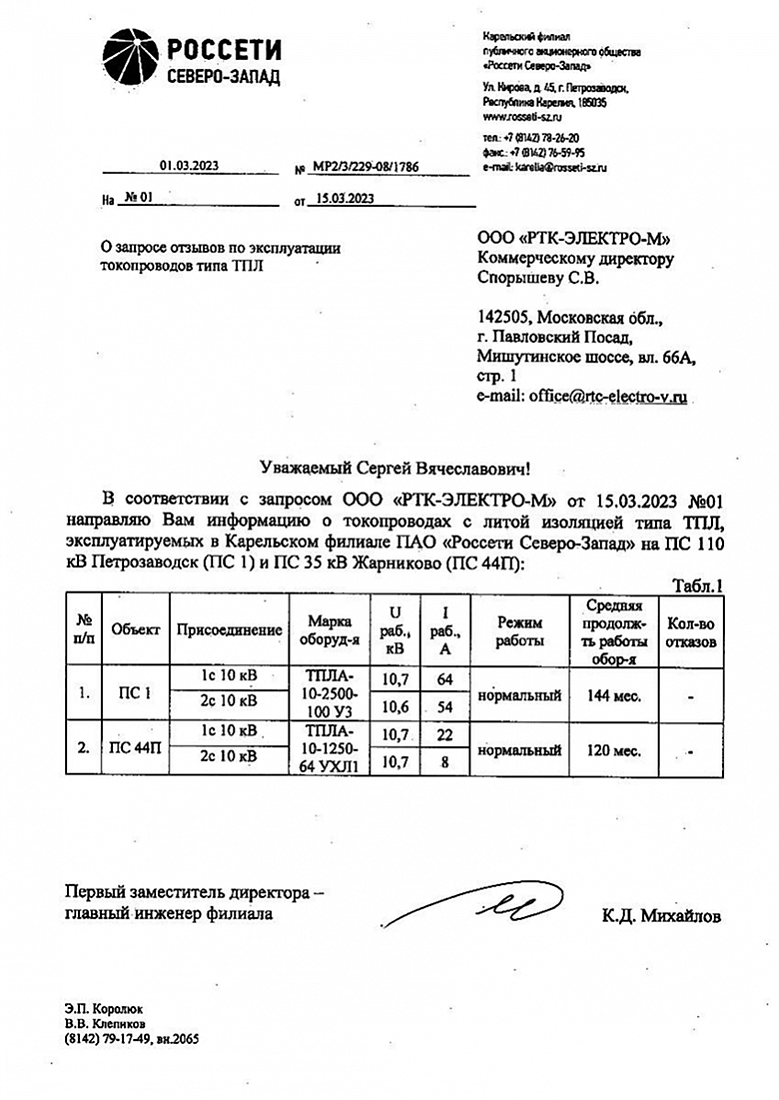

Отзывы наших клиентов
О компании
Компания «РТК-ЭЛЕКТРО» - это первый в России завод по производству малогабаритных литых токопроводов и шинопроводов различных конструкций с широчайшим диапазоном использования на напряжении от 0,4 до 126 кВ при номинальных токах от 100 до 18 000А. Предприятие реализует полный цикл производства.
Среди наших заказчиков ПАО «Россети», ПАО «Сибур Холдинг», ПАО «Интер РАО», ОАО «РЖД», ПАО «ЛУКОЙЛ», Госкорпорация «Росатом», ПАО «ГМК „Норильский никель“» и другие.
19
лет
На рынке электротехнического
оборудования
83
региона
Поставок нашей продукции
5
представительств
В Европе, странах СНГ,
Ближнем Востоке
100 000
метров
Токопроводов и шинопроводов
установлено
